关于低压配电柜GCS、GCK、MNS、GGD的使用与区别，别再用混了！

开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的。开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

一、配电箱（柜）的认识

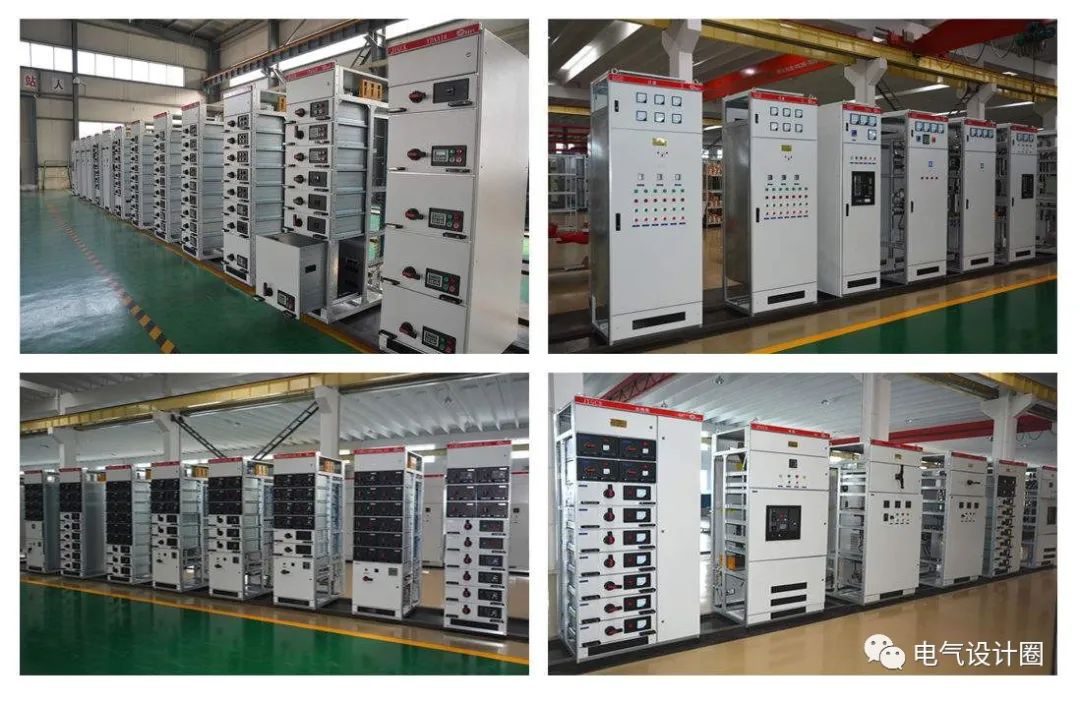

GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱。

二、低压配电柜的作用

（1）便于合理配置电源。

（2）当线路出现故障时，有利于控制故障范围也方便快速找出故障点及时加以排除。

（3）便于分片安排线路检修，而无须大面积的停电。

（4）配电柜内方便放置各种保护设备如防止短路的熔断器（保险丝），防止过载的空气开关等。



三、低压配电柜的组成

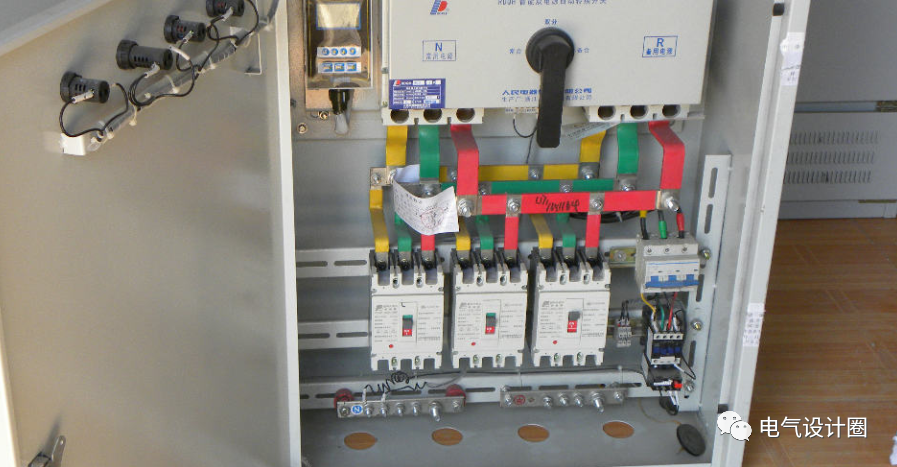

（1）配电柜内主要有：接线端子、各种刀闸、保护设备（空气开关、熔断器之类）、测量设备（电压表、电流表、周波表等）计量设备（有功、无功功率表）。

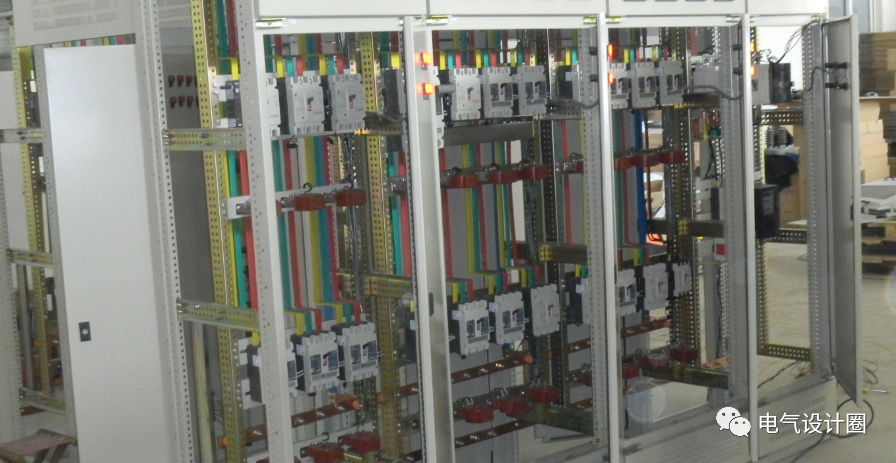

（2）低压配电柜的种类很多，元器件有很大不同，以动力柜为例，从上到下：刀开关、电流互感器、空气开关、各支路空开。如果直接控制用电负荷，在支路空开下还有接触器、热继电器、支路电流互感器。当然还有电流表、电压表、电压转换开关、指示灯。

四、配电柜型号每一位表示的内容

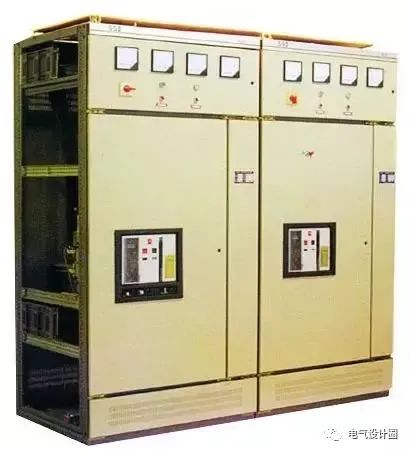

GGD低压配电柜：G--低压配电柜；G--固定安装、接线；D--电力用柜；

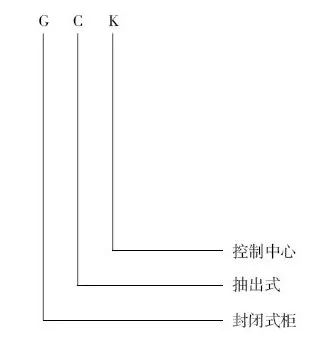

GCK低压配电柜：G--柜式结构；C--抽出式；K--控制中心；

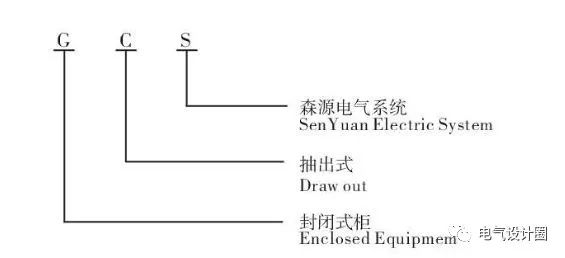

GCS低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统；

MNS低压配电柜：是按照瑞士ABB公司转让技术制造的产品。

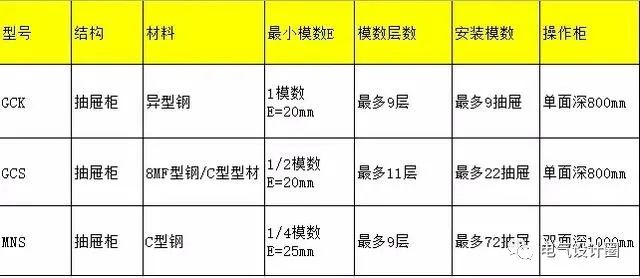

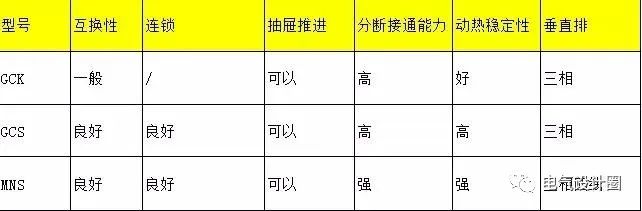

五、GGD、GCS、GCK、MNS配电柜柜体的区别

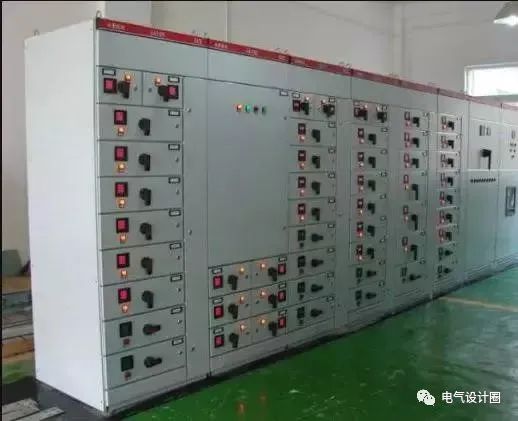

GGD较其他三个好区别，它是固定式的，而GCK,GCS,MNS都是抽屉式开关柜，它们的每一个出线单元都是独立的，各回路间不会相互影响。

GCK是国内很老的柜型，当时使用的型材强度较差，操作机构也不太灵活。

现在生产的大多吸收了GCS柜的优点。它与GCS、MNS明显不同的是它的主母线是置于柜顶的。



GCS是90年代中期由森源公司参照ABB公司的MNS柜型设计的新一代抽屉式开关柜，主要结构与MNS类似，主母线后置。与MNS不同的是：抽屉模数使用了国内常用的20mm模数(MNS为25mm)；抽屉采用了推进机构，操作更方便、灵活。

MNS柜可以双面操作，最多单柜可装36个回路（有1/4抽屉）而GCS最多为22只。MNS柜体所使用的材料为敷铝锌板，全组装结构，不需后处理（镀锌）。

MNS和GCS的水平母线都是后出线与前左的抽屉单元、前右的电览出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。不同的是GCS最小只能有1/2抽屉，MNS有1/4抽屉，MNS抽屉另有联锁机构，而GCS只有开关本身有。

GCK的区别是：水平母线是传统的设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可以是后出，也可以做成右侧电缆室出线，但抽屉推进机构和GCS、MNS不同，比较简单。

六、配电柜图纸详解

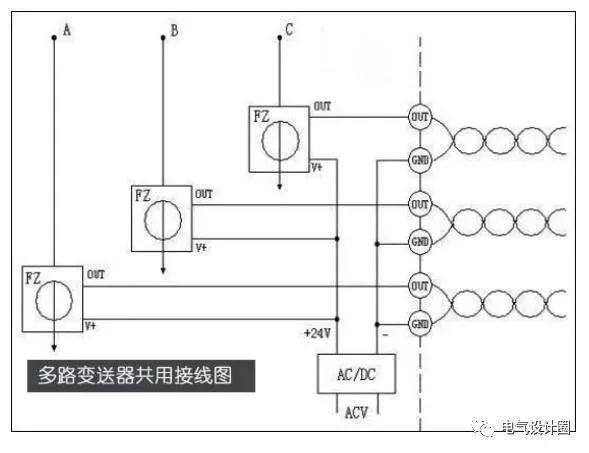

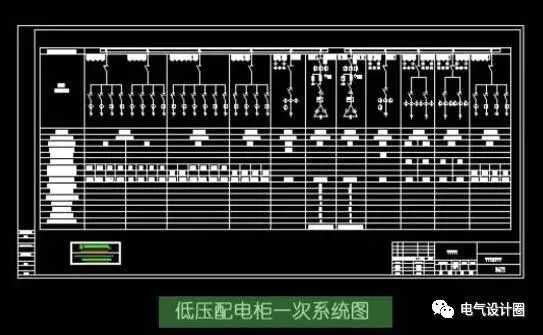

（1）简单的接线图可参考下图，这是个简单的例子，更多的例子可以在国标图集上找到。

（2）配电柜的电路图分为一次原理图和二次原理图，一次原理图即为主电路原理图，二次原理图即为控制电路的原理图。

一般来说设常规设计院只做到一次原理图即可。天正电气软件自带了几个接线图的模板，设计师只需填空并微调即可，还是很方便的。

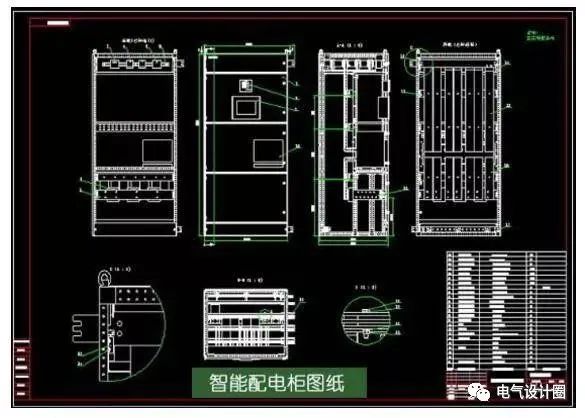

（3）下图是配电柜的原理图、展开图 、端子排图 、安装接线图等等，这些接线都比较的麻烦，都是由加工厂（盘厂）自行设计加工制作。建议还是选择ABB、施耐德等大厂的标准产品。

七、GGD、GCS、GCK、MNS开关柜的使用

（1）固定柜

GGD是固定柜，固定柜是不说模数的（只有抽屉柜或固定分隔柜用模数来表示，这个后面再说），GGD交流低压开关柜具有机构合理，安装维护方便，防护性能好，分断能力高等优点，缺点是回路少，单元之间不能任意组合且占地面积大，不能与计算机联络。

（2）抽屉柜

GCK、GCS、MNS都是抽屉柜，说到抽屉柜，要先明白一个概念，那就是模数E，模数E=有两个值，一个为20mm，一个为25mm。目前抽屉柜柜体一般用两种型材来加加工，一种是KS型材，这种型材的E＝20mm；另一种是C型材，E＝25mm。

因为柜高为2200mm,放抽屉的有效高度(即抽屉的高度)为1800mm，因此这二种型材的GCK都可以装9层抽屉，因8E（E=20时）＝160，8E（E=25时）＝200都小于1800的有效高度。

以E=25为例说明...

8E/4=200/4(意思是200高的空间布置4个抽屉,宽度为150)

8E/2=200/2(意思是200高的空间布置2个抽屉宽度为300)

8E=抽屉高度为200宽度为600

12E=抽屉高度为300宽度为600

16E=抽屉高度为400宽度为600

20E=抽屉高度为500宽度为600

24E =抽屉高度为600宽度为600

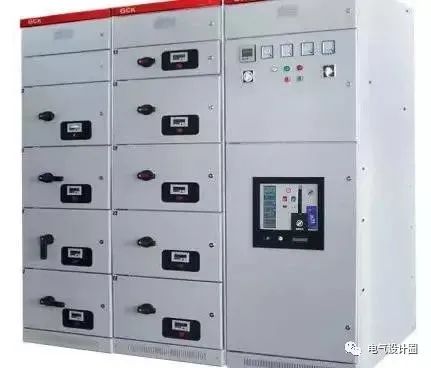

1）GCK开关柜



GCK柜体外形尺寸：

宽度：400/600/800/1000/1200mm

深度：800/1000mm

高度：2200/2300mm

但是有一点需要注意，当主母线额定电流为6300A时，主母线系统为双层母线系统，柜高采用2300mm，其余柜高均为2200mm。

主母线额定电流为5000A及以下时，GCK成套设备可容纳功能单元有效高度为72E(E=25mm)，最大可以布置9层1单元（8E）出线回路。主母线额定电流为6300A时，GCK成套设备可容纳功能单元有效高度为64E(E=25mm)，即最大可以布置8层1单元出线回路。同一柜体的功能单元可全部为抽屉安装或固定安装，亦可混装。功能单元室以6E或8E为最小高度模数。

当以6E为最小高度模数时，在72E的安装高度下，可装配12个功能单元抽屉。

当以8E为最小高度模数时，在72E的安装高度下，可装配9个功能单元抽屉。抽屉单元标准回路设计有9种规格等级：8E /4、6E/2、8E /2、6E、8E、12E、16E、20E、24E。

固定分隔单元标准回路设计有4种规格等级：6E、8E、16E、24E。

抽屉回路的推进机构有三种：XJG8(H1)手摇式推进机构、XSL手拉式推进机构、XJG8(H2)手摇式电操专用推进机构。

2）MNS开关柜

MNS系统框架采用C形骨架，标准模数E=25mm；MNS柜外形尺寸（高x宽x深）2200mmx400/600/800/1000/1200mmx600/800/1000mm抽屉组件的标准规格为8E/4、8E/2、4E、6E、8E、12E、16E、20E、24E。

注意：4个8E/4或2个8E/2组件可以水平安装在600宽的装置小室内，组件高度为8E（200mm）但是，4E、6E、8E、12E、16E、20E、24E的单个组件就需要600mm宽的装置小室，组件的高度就是组件规格所要求的尺寸。

3）GCS开关柜



GCS的框架由E=20mm的KS型材组装而成；

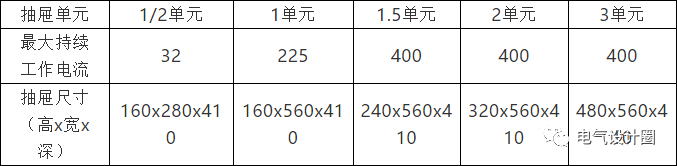

GCS柜外形尺寸（高x宽x深）2200mmx400/600/800/1000/1200mmx/800/1000mm抽屉单元高度的模数为160mm，分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。

其实，不管采用哪种柜子，常规设计时都考虑安装美观方便，不可能都完全把一个柜子塞的满满的，低压开关柜选择固定分隔插拔式开关柜时，可大致参考以下：

断路器：1000A及以上容量的开关宜选用框架空气断路器，800A及以下应选用塑壳断路器。

低压输出开关柜柜体：低压配电柜柜体高度一般在2.2米，放置断路器的有效高度为1.8米，不同容量的断路器高度如下：

① 250A以下塑壳断路器：200mm，占有8E空间也就是一个抽屉的空间;

② 400A、630A塑壳断路器：400mm，占用16E也就是两个抽屉空间;

③ 800A塑壳断路器：600mm，占用24E也就是三个抽屉空间；

④ 低压开关柜塑壳断路器安装数量（参考）：

⑤ 对于800A塑壳断路器，１个柜体可安装3个；

⑥ 对于400A、630A塑壳断路器，１个柜体可安装４个；

⑦ 对于250A及以下塑壳断路器，１个柜体可安装９个。
